ユニットヒーター Ｈタイプユニットヒーター

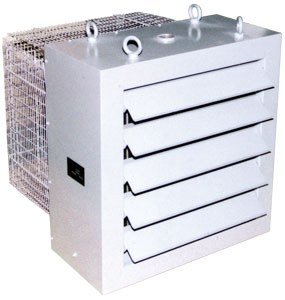

ユニットヒーターは工場、倉庫、市場など、床面積が大きく、天井の高い建物の温風暖房装置として快適な暖房を実現します。また、施設の状態に応じて空気を適当に循環させるための、上下吐出方向の調節も容易にできるようになっています。
ケーシングに吊り環を付けていますので、天井または壁に掛けることができ、省スペースを実現します。

※スマホはスクロールしてご覧ください。
エレメント プレートフィンチューブ（SGP φ17.3×t2.3）
t0.3アルミニウムフィン
ケーシング t2.3　SPHC
塗　　　装 マンセル記号N-6.5（シルバーグレイ）
■第１表
※スマホはスクロールしてご覧ください。
型　　 番 Hz 放熱量
kw		 風量
m3/min		 出口空気
温度℃		 凝縮量
kg/hr		 電動機（60/50Hz） 発生騒音
Aホーン		 重量
kg
相 電 圧 極 数 出 力
No.252 60
50		 16.2
15.9		 37.0
36.0		 47.0
47.3		 26.0
25.6		 三相 200V 4極 100W 62
59		 46
No.253 60
50		 21.1
20.5		 33.5
32.0		 56.7
57.3		 33.9
33.0		 62
59		 55
No.302 60
50		 25.0
23.6		 58.0
53.0		 46.7
57.6		 40.1
38.0		 200W 70
66		 62
No.303 60
50		 32.0
30.4		 51.0
47.0		 46.3
57.6		 51.5
48.9		 70
66		 73
No.352 60
50		 33.4
32.4		 79.0
75.0		 46.3
46.8		 53.8
52.0		 6極 400W 64
64		 86
No.353 60
50		 43.5
41.4		 71.0
66.5		 55.9
56.4		 70.0
66.6		 64
64		 98

●使用蒸気圧力0.034MPaG、入口空気温度25℃の場合を示します。●ご使用状態が異なる時の放熱量は次項の補正係数を乗じてご決定ください｡●放熱量換算kw×860＝kcal/hとなります。●発生騒音：機側より1.5mの位置で測定した値です。

　

■IHCエロフィンチューブの標準放熱量（第5表）
※スマホはスクロールしてご覧ください。
型　　 番 A B C D E F G H I J K タッピング ファン翼径
入 口 出 口
No.252
No.253		 410 410 500 550 50 300 237 587 280 200 150 40A 25A 350φ
No.302
No.303		 510 510 570 650 50 300 247 597 300 200 150 400φ
No.352
No.353		 560 560 680 700 60 320 347 727 400 220 160 500φ

●チューブを空気流が自然対流で流動し、室内温度0℃、蒸気圧力0.034MPaGの状態で使用した場合の各種寸法の放熱量を示す。●放熱量換算 kw×860＝kcal/h となります。

　

■放熱量補正係数（第3表）ご使用の蒸気圧力および入口空気温度に応じ、下表の係数を用いて放熱量(kw)を修正して下さい。
※スマホはスクロールしてご覧ください。
蒸気圧力
MPaG		 蒸気温度
℃		 凝縮潜熱
KJ/kg		 入口温度 ℃
0 5 10 15 20 25 30 35 40
0.034 108.0 2240 1.364 1.288 1.214 1.138 1.072 1.000 0.931 0.866 0.801
0.098 119.6 2203 1.510 1.433 1.358 1.280 1.213 1.139 1.069 1.004 0.938
0.147 126.7 2183 1.600 1.522 1.446 1.367 1.300 1.225 1.154 1.088 1.021
0.196 132.8 2165 1.678 1.598 1.521 1.441 1.374 1.298 1.227 1.160 1.093
0.245 138.1 2148 1.745 1.664 1.587 1.506 1.439 1.362 1.290 1.223 1.156
0.294 142.9 2135 1.805 1.724 1.646 1.565 1.497 1.420 1.348 1.280 1.212
0.343 147.2 2123 1.859 1.778 1.700 1.618 1.549 1.472 1.399 1.331 1.263
0.392 151.1 2111 1.908 1.827 1.748 1.665 1.597 1.519 1.445 1.377 1.309
0.490 158.0 2088 1.996 1.913 1.833 1.750 1.681 1.602 1.528 1.459 1.390

●圧力換算MPa×10.2＝kg/cm2となります。●発生騒音：機側より1.5mの位置で測定した値です。
